Кроулер для рентгеновского аппарата РАДОН 250

С Рентгенаппаратом РАДОН-250П

КРОУЛЕР АРГО 2

Диапазон рабочих температур, °С
от - 40 °С до + 70 °С
Диаметр контролируемых труб, мм
от 530 мм до 1420 мм включительно
Автономная дистанция
3 км в одном направлении равнинной местности (6 км в обоих направлениях)
Максимальный преодолеваемый уклон
не менее 30 %
Скорость передвижения
0-20 м/мин
Точность позиционирования
±5 мм
Радиус поворота
6 м (с LiFePO4 аккумуляторами)

Купить

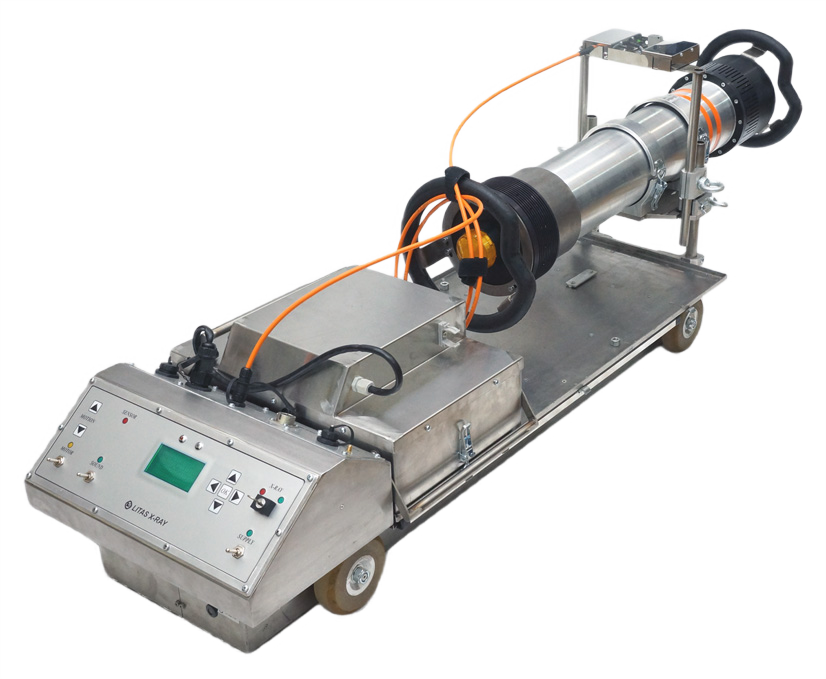

Кроулер АРГО-2

С целью панорамного радиографического контроля кольцевых сварных стыков трубопроводов диаметром от 530 до 1420 мм, предназначенных для транспортировки углеводородных материалов, был разработан и широко используется рентгеновский кроулер «АРГО-2» с установленным на нем рентгеновским аппаратом постоянного потенциала «Радон».

Назначение и конструкция кроулера

Кроулер «АРГО-2» представляет собой самодвижущееся шасси с корпусом из нержавеющей стали, способное перемещаться внутри трубы, уложенной с уклоном до 30⁰ со скоростью до 20 м/мин на удаление от оператора до 3 км при температуре наружного воздуха от -40⁰С до +70⁰С. В корпус встроены:

два бесколлекторных электродвигателя мощностью по 250 Вт;
блок из двух фосфатных аккумуляторов по 20А/ч каждый;
два планетарных редуктора, не нуждающихся в обслуживании;
интеллектуальный контроллер приводов, запрограммированный таким образом, что кроулер может самостоятельно передвигаться по трубе, поворачивая в нужных местах и сохраняя горизонтальное положение на радиальных поверхностях;
акселерометр регулирующий крутящий момент на колесах, что позволяет успешно преодолевать уклоны;
блок управления рентгеновским аппаратом.

Кроме этого, кроулер способен оценивать пройденный путь и определять остаточный заряд аккумуляторов, необходимый для возвращения в начальный пункт.

Принцип работы кроулера

Микропроцессорные технологии, предусмотренные в системе управления кроулером «АРГО-2» позволяют свести к минимуму внешнее управление устройством. Как правило, он заранее настраивается на работу в определенном трубопроводе с конкретными характеристиками, чего вполне достаточно для надежной, производительной и эффективной работы устройства.

Кроулер, оказавшись на месте стыка труб, делает всего один панорамный рентгеновский снимок кольцевого сварного шва изнутри, хотя для полноценного контроля качества сварки при съемке стыков трубы снаружи традиционным оборудованием необходимы, как минимум, триcнимка. В то же время качество снимков изнутри значительно выше, т.к. приходится просвечивать только одну стенку трубы. Также отсутствует необходимость в перестановке снаружи рентгеновской трубки на каждом шве. Востребованность кроулера достаточно высока у предприятий, ведущих укладку магистральных трубопроводов, поскольку устройство дает возможность значительно ускорить процесс неразрушающе6го контроля при сохранении высокой степени достоверности съемки. Благодаря преимуществам кроулера затраты на его приобретение окупятся достаточно быстро.

Где и у кого купить кроулер «АРГО-2»

Сложную технику, к которой можно отнести рентгеновский кроулер «АРГО-2» лучше всего приобретать у компании, которая знает, как его правильно эксплуатировать. В Приволжском федеральном округе таким продавцом является компания «Литас» из Казани, выпускающая как сами кроулеры «АРГО-2», так и дефектоскопы «РАДОН», которые монтируются на них.
